CAIXAS DE

VISITA OU DE INSPEÇÃO

BETÃO NÃO ARMADO

Elementos prefabricados de betão com diversos tamanhos de boca e profundidades.
Com espessura de parede constante. Redes de escoamento gravítico ou ocasionalmente a baixa pressão.

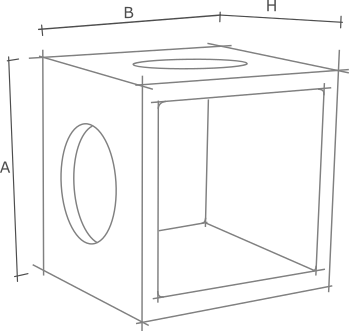

Caixa de Visita sem fundo


NP EN 1917


Larguras [ mm ]:
300 a 1000


Com ou sem fundo



NP EN 1917
Dimensões

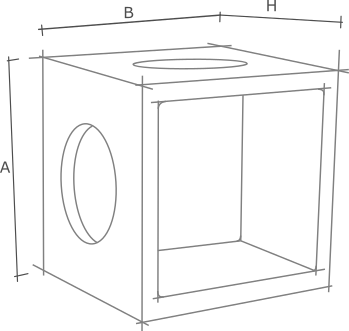

Caixa de Visita com fundo
Caixa de Visita com fundo
Caixa de Visita com fundo

CAIXAS COM FUNDO

Tipo Encaixe Comprimento
[ mm ]
Largura
[ mm ]
Altura
[ mm ]
Espessura parede
[ mm ]
[ kg ]/Un
BNA Não400400 500 40 120
BNA Não500500 500 50 170
BNA Não 600 600 550 60 270
BNA Não800 800 500 80 480
BNA Não800800 800 80 690
BNA Não10001000 1000 100 1370

Nota: medidas interiores

Caixa de Visita sem fundo
Caixa de Visita com fundo
Caixa de Visita com fundo
Caixa de Visita sem fundo
Caixa de Visita sem fundo

CAIXAS SEM FUNDO

Tipo Encaixe Comprimento
[ mm ]
Largura
[ mm ]
Altura
[ mm ]
Espessura parede
[ mm ]
[ kg ]/Un
BNA Não 300 300 250 40 33
BNA Não400400 250 45 45
BNA Não400400 520 40 8
BNA Não 500 500 250 50 62
BNA Não 500500 530 50 15
BNA Não600600 300 60 114
BNA Não600600 600 60 228
BNA Não 700 700 550 100 430
BNA Não800 800 500 80 350
BNA Não 800 800 880 80 556
BNA Sim 900 800 500 150 800
BNA Não 1000 1000 300 100 300
BNA Não10001000 500 100 550
BNA Não 1000 1000 1100 100 1130

Nota: medidas interiores

CAIXAS DE

VISITA OU DE INSPEÇÃO

BETÃO ARMADO

Elementos prefabricados de Betão Armado com diversos tamanhos de boca e profundidades.
Com diferentes espessuras de paredes e de fundos, e possibilidade de aplicação tampa.
Redes de escoamento gravítico ou ocasionalmente a baixa pressão.

  • Com fundo
  • Betão Armado
  • Com ou sem Tampa
Caixa de Visita BA

Larguras [ mm ]:
1200 a 1800


Alturas [ mm ]:
1500 e 1900



Larguras [ mm ]:
1200 a 1800


Alturas [ mm ]:
1500 e 1900


1500 x 1200 x 1500

1500 x 1200 x 2000

1800 x 1800 x 2000

1500 x 1200 x 2000

1500 x 1500 x 2000

Caixa de Visita sem fundo Caixa de Visita sem fundo Caixa de Visita sem fundo Caixa de Visita sem fundo Caixa de Visita sem fundo

CAIXAS EM BETÃO ARMADO (BA) COM FUNDO

Tipo Comprimento útil*
[ mm ]
Largura útil*
[ mm ]
Altura útil*
[ mm ]
Altura total
[ mm ]
Espessura parede t1/t2
[ mm ]
[ kg ]/Un
1500 x 1200 x 1500
eparede=200 [ mm ]
BA1500120015001650200/2004450
150 x 1200 x 1500
eparede=125 [ mm ]
BA1500120019002000125/1253825
1800 x 1800 x 2000
eparede=250 [ mm ]
BA1800180019002000250/2509810
1500 x 1200 x 2000
eparede=150 [ mm ]
Tampa BA
1800 x 1500 x 150
BA1500120019002000150/150--+720
1500 x 1500 x 2000
eparede=150 [ mm ]
Tampa BA
1800 x 1800x 150
BA1500150019002000150/150--+920

(*)Medida útil é a medida pelo interior da peça

Aplicabilidade

Caixas com/sem fundo Betão Não Armado

Caixas usadas em nós de ramal, como elementos de topo de poços e caixas de ventilação e acesso. Redes de drenagem de esgotos, águas pluviais e águas superficiais, por gravidade ou a baixa pressão.

Caixas em Betão Armado

Caixas usadas em nós de ramal, como elementos que possibilitam o acesso e arejamento de redes de drenagem de esgotos, de águas pluviais e águas superficiais, por gravidade ou a baixa pressão.

Galeria

Caixa de Visita sem fundo
Caixa de Visita sem fundo
Caixa de Visita sem fundo
Caixa de Visita sem fundo

CALEIRAS

SUMIDOURAS

Elementos prefabricados de betão na forma de paralelepípedo e rasgo na face superior para recolha e drenagem de águas pluviais.
Rasgo superior de 50 ou 100 [mm] e comprimento de 1000 [mm].

  • Robustez
  • Resistência mecânica
Tampa em betão
Tampa em betão


NP EN 1433



NP EN 1433

Dimensões

Caleira Sumidoura
Caleira Sumidoura
Caleira Sumidoura
L x B x H [ mm ] Tipo de Betão * Diâmetro interior [ mm ] Rasgo ( largura ) [ mm ]
1000 x 500 x 500 Rasgo 50 BA ou BNA 300 50
1000 x 500 x 500 Rasgo 100 BA ou BNA 300 100

BA - Betão Armado com Aço A500 ER, BNA - Betão Não Armado.

Aplicabilidade

Caleiras Sumidouras

Elementos em betão com rasgos superiores para captação águas pluviais, e aplicar enterrados apenas com a face superior ao nível do pavimento.

SARJETAS

Elementos prefabricados de betão com diversos tamanhos de boca e profundidades.
Com espessura de parede constante.

  • Robustez
  • Resistência mecânica
  • Estabilidade dimensional
Sarjeta


NP EN 1917



NP EN 1917
Dimensões

Sarjetas e aros

Aro

aro com grelha
Sarjetas e aros

Aro com Grelha

Comprimento
[ mm ]
Largura
[ mm ]
Altura
[ mm ]
Espessura parede
[ mm ]
[ kg ]/Un Número de elementos Dimensões da
grelha
Sumidouro com fundo 540 300 650 70 280 -- --
Sumidouro sem fundo 540 300 650 70 250 -- --
Aro sumidouro 540 300 150 -- 110 -- 495 x 261
Placa de sifão 520 330 -- -- -- -- --
Sarjeta conjunto
Sarjeta conjunto

Conjunto Sumidouro

Comprimento
[ mm ]
Largura
[ mm ]
Altura
[ mm ]
Espessura parede
[ mm ]
[ kg ]/Un Número de elementos Dimensões da
grelha
Conjunto Sumidouro (Não Sifonado) 670 300 900 100 500 3 elementos e 1 aro 535 x 305
Elemento sumidouro 670 300 250 100 130
Aro sumidouro 630 300 150 --- 110
Placa de sifão
Sarjeta conjunto

Conjunto Sumidouro
(NS)

Sarjeta conjunto

Conjunto Sumidouro
(BC)

Sarjeta conjunto

Conjunto Sumidouro
(BC)

Comprimento
[ mm ]
Largura
[ mm ]
Altura
[ mm ]
Espessura parede
[ mm ]
[ kg ]/Un Número de elementos
Conjunto Sumidouro
(NS)
700 400 1150 100 750 2 elementos
+
1 aro
Elemento sumidouro 700 400 500 100275
Aro sumidouro 740 400 150 --- 112
Laje de betão (tampa) 900 600 -- 70 90
Placa do sifão 760 490 35 36
Pia de retenção 1000 700 250 100 230
Conjunto c/ bacia 700 700 1200 100 920 4
Conjunto c/ bacia 1000 700 1450 100 6
Galeria

Sarjeta
Sarjeta
Sarjeta

CALEIRAS

BASE PLANA

Elementos prefabricados de betão com base exterior plana para assentamento.

Tampa em betão


Betão classe C35/45

1000X300


Betão classe C35/45


1000 x 300


Dimensões

Caleira base plana
L x A x H [ mm ] Betão Diâmetro Nominal [ mm ] Largura exterior [ mm ] Altura exterior [ mm ] Espessura [ mm ] Peso [ kg ] / Un
1000 x 300 x 280 BNA 300 280 190 40 70

BNA - Betão Não Armado.

Aplicabilidade

Caleiras de Base Plana

Condução de águas pluviais sendo incorporados em canais abertos.
